Расстояние от подземных сетей до фундаментов

Определяется согласно СП 42.13330.2011 в таблице 15

Инженерные сети  Расстояние, м, по горизонтали (в свету) от подземных сетей до
фундамен- тов зданий и сооруже- ний   фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог    оси крайнего пути бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)   наружной бровки кювета или подошвы насыпи дороги фундаментов опор воздушных линий электропередачи напряжением
железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки  железных дорог колеи 750 мм и трамвая  до 1 кВ наружного освещения, контактной сети трамваев и троллейбусов  св. 1 до 35 кВ  св. 35 до 110 кВ и выше
Водопровод и напорная канализация  5  3  4  2,8  2  1  1  2  3
 Самотечная канализация (бытовая и дождевая)  3  1,5  4  2,8  1,5  1  1  2  3
Дренаж  3  1  4  2,8  1,5  1  1  2  3
Сопутствующий дренаж  0,4  0,4  0,4  0  0,4  -  -  -  -
Тепловые сети: от наружной стенки канала, тоннеля  2 (см. прим. 3)  1,5  4  2,8  1,5  1  1  2  3
от оболочки бесканальной прокладки  5  1,5  4  2,8  1,5  1  1  2  3
Кабели силовые всех напряжений и кабели связи  0,6  0,5  3,2  2,8  1,5  1  0,5*  5*  10*
Каналы, коммуникаци- онные тоннели  2  1,5  4  2,8  1,5  1  1  2  3*
Наружные пневмомусо- ропроводы  2  1  3,8  2,8  1,5  1  1  3  5

* Относится только к расстояниям от силовых кабелей.

Примечания

  1. Для климатических подрайонов IА, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
  2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
  3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
  4. Расстояния от силовых кабелей напряжением 110–220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
  5. Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать до сетей канализации, водопровода, тепловых сетей – 5 м; от обделок без оклеечной гидроизоляции до сетей канализации – 6 м, для остальных водонесущих сетей – 8 м; расстояние от обделок до кабелей принимать: напряжением до 10 кВ – 1 м, до 35 кВ – 3 м.
  6. В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м: 1 – от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей; 2 – от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации; 1,5 – от силовых кабелей и кабелей связи; расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений – 5.

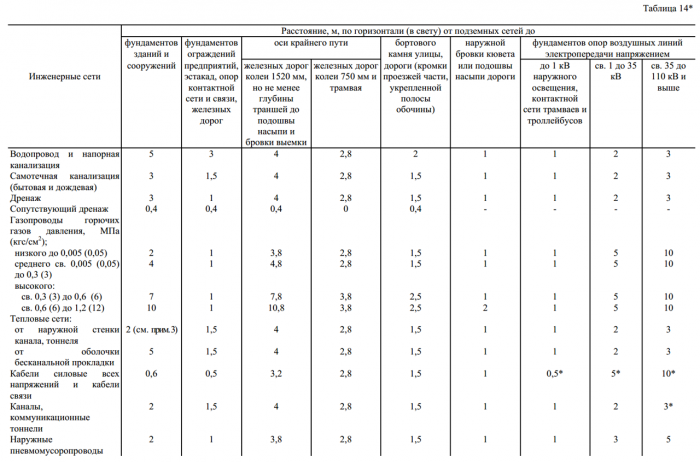

Ранее определяли согласно СНиП 2.07.01-89* Планировка и застройка городских и сельских поселений по таблице 14.

Интересно, что в старой таблице есть расстояние от газопроводов, а в новой убрали.

Расстояние от подземных сетей до фундаментов
