Особенности простановки размеров в Архикаде

Особенности простановки размеров в АрхикадеНедавно столкнулся с такой проблемой и пришлось делать двойную работу по простановке осевых размеров на планах для разных вариантов отображения стен.
Цитата из справочного руководства к архикаду:

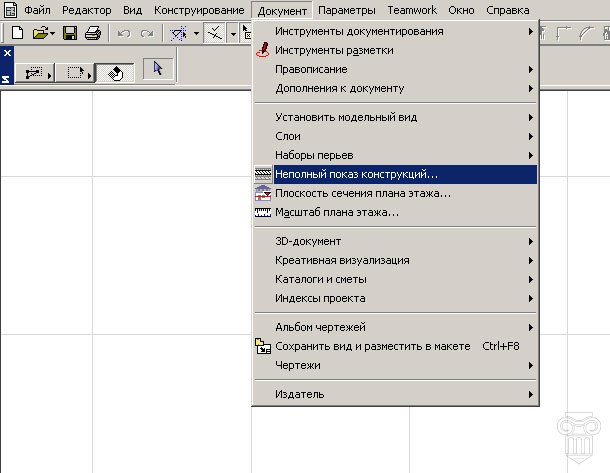

Размеры привязаны к неполному показу конструкций. Каждый вариант неполного показа конструкций имеет свои собственные размеры: Вы можете иметь один набор размеров при показе только несущего слоя, другой набор размеров при показе всей конструкции и, наконец, третий набор размеров при показе без отделки. Если Вы переключаете варианты неполного показа конструкций, то размеры, проставленные раньше, не будут видны. Чтобы опять увидеть исходные размеры, перейдите к тому варианту неполного показа конструкций, при котором эти размеры были проставлены.
Иными словами, если вы создатите многослойную стену, например со слоем штукатурки, который затем захотите отключить, то при переходе к неполному показу конструкций, с чертежа пропадут все ранее проставленные размеры. Поэтому удобство использования этой функции применительно к рабочим чертежам весьма сомнительно.
