Торговый центр из сендвич-панелей

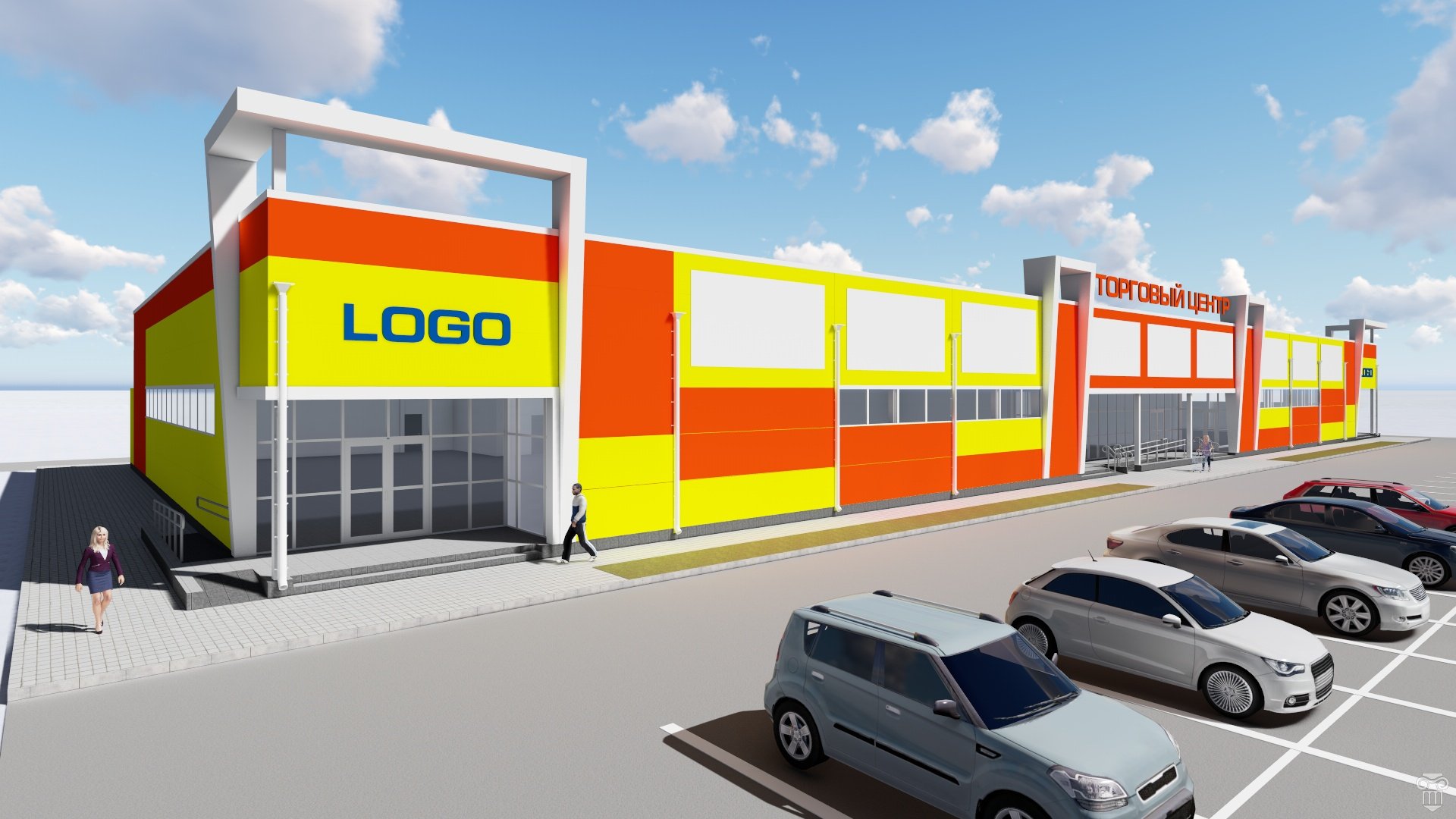

Развертка главного фасадаВариант с размещением рекламы на фасаде

Описание эскизного проекта

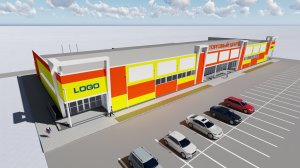

В данном эскизном проекте представлен торговый центр состоящий из двух смежных автономных зданий общей площадью 1393м2 и 885м2. Размер торгового центра 78х30м. в осях. Расположение гостевой парковки для автомобилей планируется за границами участка перед главным фасадом ТЦ.
В каждом здании предусмотрены пандусы для МГН. Высота здания относительно отм. 0,0 составляет 7,2м. Высота этажа составляет 4,5м. (до нижнего пояса ферм).
Ограждающие стены выполненны из сендвич-панелей толщ. 120мм.
Вспомогательные помещения выделяются перегородками 2-го типа огнестойкости из сендвич-панелей.
Кровля скатная с уклоном 10%. Общая площадь кровли составляет 2393м2.
Ливнесток внешний организованный. Покрытие крыши - сендвич-панели толщ. 150мм.
Наружная отделка торгового центра осуществляется сендвич-панелями окрашенными в заводских условиях. Элементы декора выполнены из алюминиевых композитных панелей.
Входные группы выделяются обильным остеклением, обозначены дополнительными композиционными элементами и защищены от атмосферных осадков.
Конструкция каркаса здания представляет собой систему однопролетных рам, установленных с шагом колонн 6м. Основные рамы состоят из колонн постоянного сечения и плоских стропильных ферм покрытия, с уклонным верхним поясом (10%) и горизонтальным нижним. Шаг стропильных ферм равняется шагу колонн и составляет 6 м. Торцевые рамы состоят из стоек и балок фахверка, шаг установки стоек фахверка — 6 м.
Поперечник здания представляет собой раму с шарнирным опиранием ферм покрытия на колонны, которые в свою очередь жестко соединены с фундаментами.

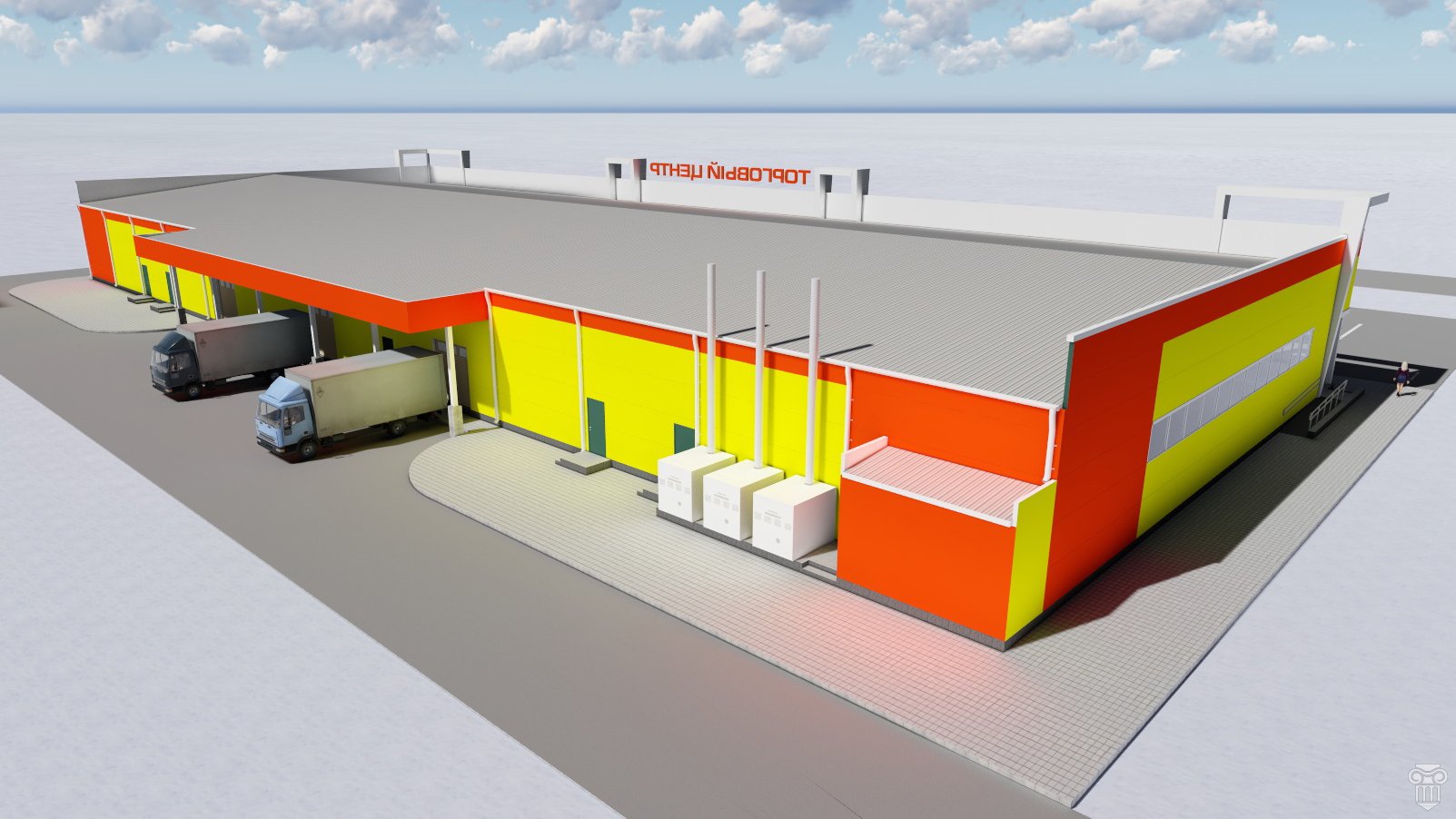

Отопление, вентиляцию и кондиционирование ТЦ планируется осуществлять установкой внешнего оборудования со стороны заднего фасада здания.
