Рекомендации по выбору размеров камина

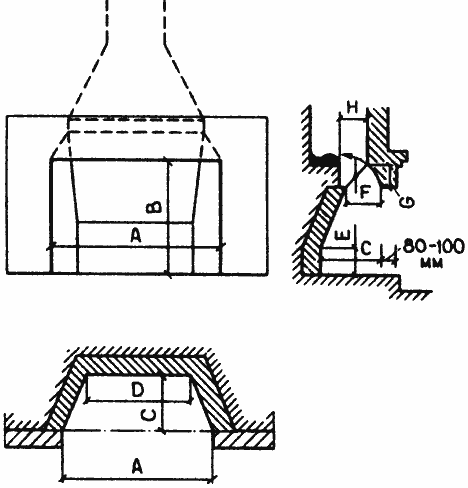

Таблица 1. Выбор размера камина
Проем портала		Очаг			Дымоход		Дымо- сборник	Сечение канала дымовой трубы
A	B	C	D	E	F	G	H	Сечение канала дымовой трубы
Шведский вариант
600	500	340	400	300	120	130	120	Согласно данным таблицы 2
700	580	360	450	300	120	130	120
800	630	380	550	300	200	130	120
900	680	400	600	300	120	130	120
1000	740	420	700	300	200	130	120
1100	780	450	750	350	150	150	150
1200	840	480	800	350	150	150	150
Английский вариант
640	610	380	—	360	220	—	610	140 x 270	—
640	630	380	—	360	220	—	610	140 x 270	—
730	640	380	—	360	220	—	610	270 x 270	—
780	710	380	—	360	220	—	630	270 x 270	—
810	740	380	—	360	220	—	710	270 x 270	—
910	760	380	—	360	220	—	710	270 x 400	—
1080	760	380	—	360	220	—	810	270 x 400	—
Немецкий вариант
600	700	400	280	360	120		620	200 x 200	250
700	700	400	380	360	120		640	200 x 330	250
760	760	400	440	360	120		640	200 x 330	300
860	760	400	540	360	120		720	330 x 330	300
920	760	400	580	360	140		720	330 x 330	300
1020	760	400	680	360	180		820	330 x 330	380
1080	760	400	740	360	180		900	330 x 330	380

Таблица 2. Выбор размера камина (рекомендации К. Престорфа)
Площадь поме- щения	Проем портала		Очаг			Дымоход		Сечение канала дымовой трубы
м²	A	B	C	D	E	F	G	высота трубы до 5 м	высота трубы 5…10 м
20	600	500	300	400	300	120	130	250 x 250	200 x 200
30	700	550	300	450	300	120	130	250 x 250	200 x 200
40	800	600	350	550	300	120	130	250 x 300	200 x 200
50	900	700	400	600	300	120	130	300 x 300	250 x 250
60	1000	750	450	700	300	120	150	350 x 350	300 x 300

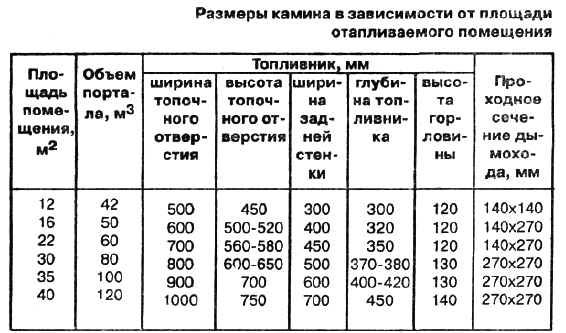

Размеры камина в зависимости от площади отапливаемого помещения:
